Mô tả

Thiết bị kiểm tra khuyết tật bề mặt lớp phủ

PHD Pro2 - Pinhole/ holiday detector - pipeline Coatings testing kit (0.5kV - 6kV)
⁂ Part No. 6002-0086 - Coating thickness of 576μm (Đã ngừng sản xuất)

PHD Pro2 - Pinhole/ holiday detector - pipeline Coatings testing kit (0.9kV- 30kV)
⁂ Part No. 6002-0087 - Coating thickness of 14.4mm

PHD Pro2 - Pinhole/ holiday detector - pipeline Coatings testing kit (0.9kV - 40kV)
⁂ Part No. 6002-0088 - Coating thickness of 25.6mm

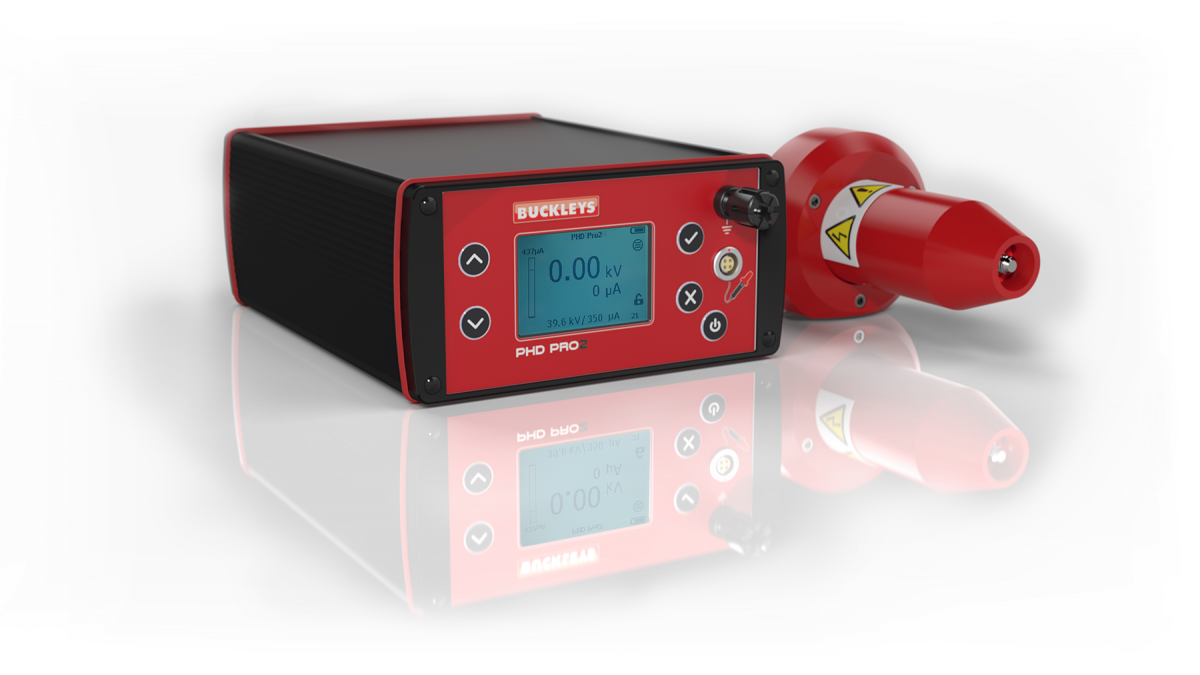

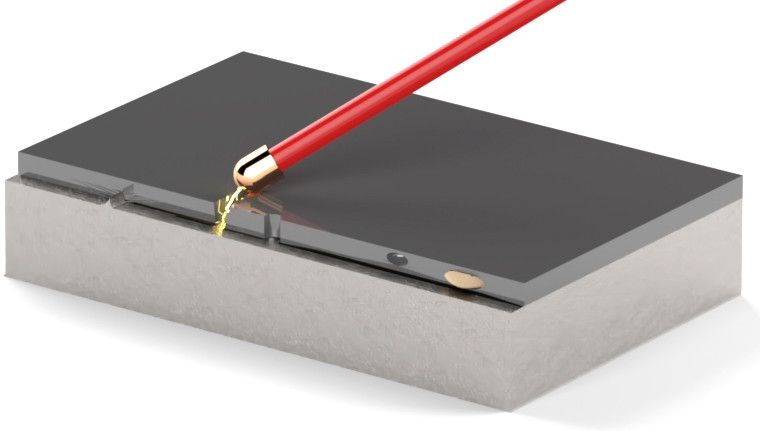

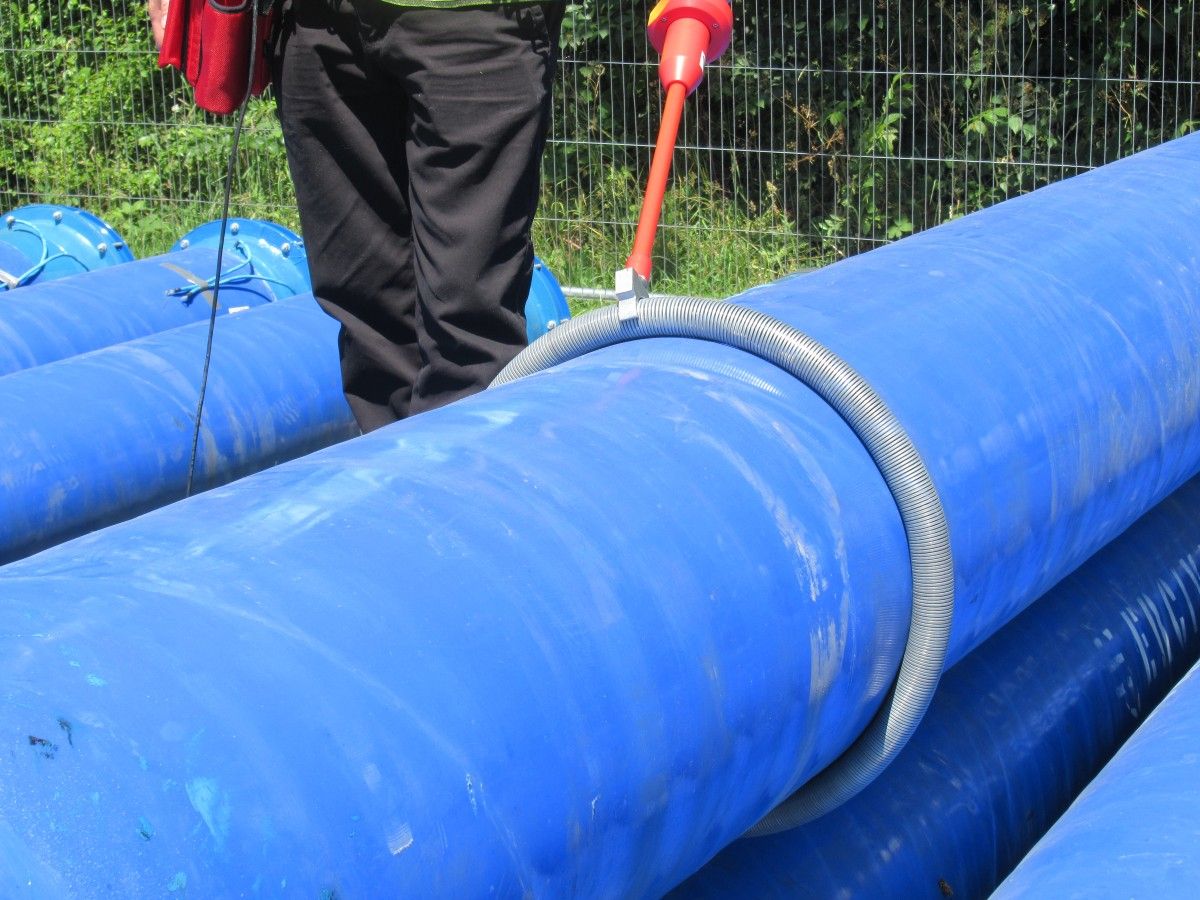

The PHD Pro2 range of high-voltage DC pinhole (or ‘holiday’) detectors are ideal for rapid and effective holiday testing of a range of non-conductive coatings and linings for porosity, faults and defects.

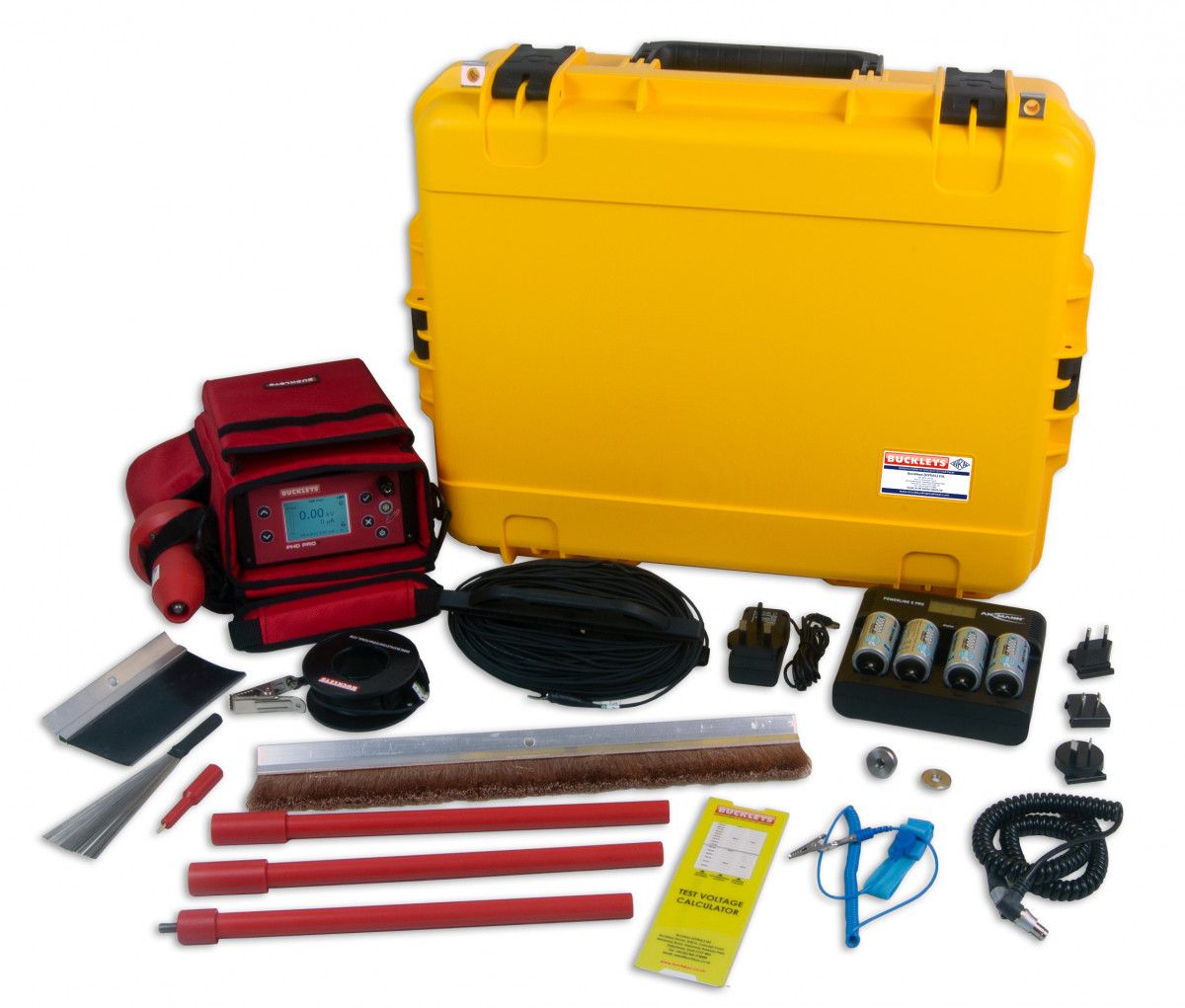

The PHD Pro2 caters for a variety of applications and the wide range of accessories and electrodes available allows the PHD Pro2 to adapt to specific testing requirements. The PHD Pro2 is the result of an exhaustive research, development and design programme which brings the latest technology to the instrument along with a complete redesign of the user interface and a large multi-colour display; making navigating its menus easier than ever and the PHD Pro2 the safest, most intuitive and simple-to-use instrument Buckleys have made yet.

The PHD Pro2’s robust and fully-enclosed design comes with an IP65 rating and enables it to withstand the rigours of daily use in challenging environments with ease. † These standards are pre-programmed and are provided for convenience. However, it is the user’s responsibility to ensure that the correct settings are chosen for the intended application of this unit.

Tiêu chuẩn Việt Nam TCVN 4606:1988 về đường ống chính dẫn dầu và sản phẩm dầu - quy phạm thi công và nghiệm thu

(Main pipelines for transporting petroleum and petroleum products – Codes for construction, check and acceptance)

Trước khi hạ ống xuống hào, phải kiểm tra chất lượng lớp bọc theo các yêu cầu sau:

a) Nhìn bề ngoài xem có các hư hỏng không?(như rộp, nhăn nheo, sót rách, lớp cuốn không chồng mép, lớp cuốn không thẩm đen …)

b) Kiểm tra chiều dày lớp bọc bằng máy đo chiều dày. Cứ 100m đường ống phải kiểm tra ít nhất 4 điểm xung quanh đoạn ống và ở tất cả các chỗ nghi ngờ.

c) Kiểm tra độ kín của lớp bọc bằng tia lửa của máy dò khuyết tật với điện áp.

- Đối với lớp bọc bình thường không nhỏ hơn 12.000v.

- Đối với lớp bọc tăng cường 24.000v.

- Đối với lớp bọc rất tăng cường 36.000v.

d) Kiểm tra mức độ bám dính ccủa lớp bọc vào kim loại bằng thiết bị đo độ bám dính, khả năng chống bong của lớp bọc không được nhỏ hơn N/cm2 khi ở nhiệt độ 25OC.

e) Kiểm tra độ cách điện phải đạt lớn hơn hoặc bằng 4000W.
