Thiết Bị Gia Nhiệt Tuần Hoàn LHS 210/410 & LE 5000/10000 Kết Hợp Quạt Chinook: Tiết Kiệm Tới 70% Năng Lượng Cho Nhà Máy Sản Xuất Việt Nam
- Người viết: Luong Cau lúc
- Tin tức
Với các nhà máy sản xuất cao cấp tại Việt Nam — ô tô, bán dẫn, thực phẩm & đồ uống, mỹ phẩm — bài toán không còn chỉ là "đủ nhiệt cho quy trình" mà là tiết kiệm bao nhiêu năng lượng trên mỗi đơn vị sản phẩm để đáp ứng mục tiêu NetZero và kiểm soát chi phí vận hành dài hạn. Đây chính là lý do dòng thiết bị gia nhiệt tuần hoàn LHS 210 SF-R, LHS 410 DF-R và LE 10000 DF-R HT của Leister (Thụy Sĩ), khi kết hợp với quạt thổi áp suất cao Chinook, có thể giúp tái sử dụng nhiệt khí thải và tiết kiệm tới 70% năng lượng so với hệ thống gia nhiệt khí nóng thông thường không tuần hoàn.
1. Vì sao gia nhiệt khí nóng "một chiều" đang lãng phí tiền của nhà máy?
Trong rất nhiều dây chuyền sản xuất — sấy linh kiện điện tử, sấy chi tiết nhựa ô tô, khử trùng bao bì thực phẩm, làm khô bề mặt mỹ phẩm — không khí nóng sau khi đi qua buồng xử lý (drying chamber) vẫn còn nhiệt độ khá cao, nhưng phần lớn hệ thống lại xả thẳng ra môi trường thay vì tái sử dụng. Hệ quả là:
- Máy gia nhiệt phải liên tục hút khí lạnh từ môi trường (thường 20°C) và nâng lên nhiệt độ quy trình mong muốn (400–500°C), tiêu tốn công suất điện rất lớn.
- Lượng nhiệt "còn dùng được" trong khí thải bị bỏ phí hoàn toàn, kéo theo phát thải CO2 gián tiếp tăng cao — đi ngược mục tiêu NetZero mà nhiều tập đoàn sản xuất tại Việt Nam đang cam kết.
- Chi phí điện năng vận hành hệ thống gia nhiệt trở thành một trong những khoản chi lớn và khó kiểm soát trong ngân sách năng lượng nhà máy.
2. Công nghệ tuần hoàn khí nóng Leister hoạt động như thế nào?

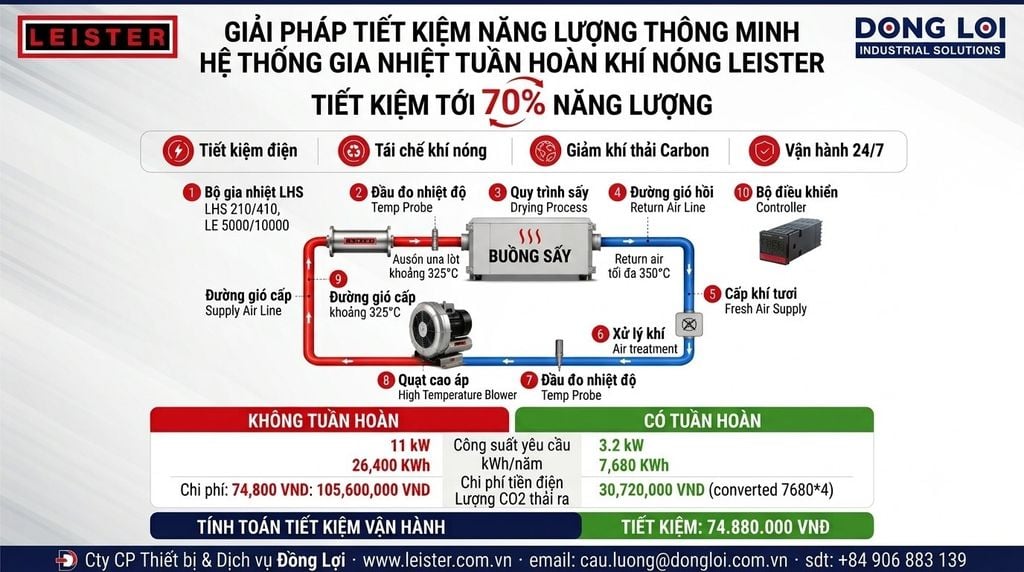

Một hệ thống tuần hoàn khí nóng (Hot Air Recirculation) hoàn chỉnh của Leister vận hành theo một vòng khép kín gồm các thành phần chính:
- Máy gia nhiệt (LHS Heater) – ví dụ LHS 210 DF-R, LHS 410 DF-R hoặc dòng công suất lớn hơn LE 10000 DF-R HT – nâng nhiệt độ khí tới mức yêu cầu của quy trình.
- Đầu dò nhiệt độ (Temp Probe) đặt tại đầu vào và đầu ra để giám sát chính xác nhiệt độ khí nóng.
- Buồng xử lý (Drying Chamber) – nơi diễn ra các quy trình Heating, Drying, Activating, Shrinking, Baking, Forming, Sterilizing tùy ứng dụng.
- Đường ống hồi lưu (Return Line) dẫn khí nóng sau xử lý (vẫn còn nhiệt độ cao) quay trở lại thay vì xả bỏ.
- Lớp cách nhiệt (Insulation) trên toàn tuyến ống để hạn chế thất thoát nhiệt trong quá trình hồi lưu.
- Bộ xử lý khí (Air Treatment) điều chỉnh lại thành phần/áp suất khí trước khi đưa về quạt.
- Quạt thổi áp suất cao chịu nhiệt độ (High Temperature Blower) – đây chính là vai trò của Chinook (hoặc RBR) – đẩy khí nóng đã hồi lưu quay lại máy gia nhiệt.
- Đường ống cấp (Supply Line) đưa khí nóng tuần hoàn (thường vẫn còn 300–350°C) trở lại đầu vào máy gia nhiệt.
- Bộ điều khiển (Controller) giám sát và thiết lập toàn bộ thông số vận hành của hệ thống.
Điểm mấu chốt: vì khí đưa vào máy gia nhiệt đã có sẵn nhiệt độ cao (thay vì khí lạnh 20°C từ môi trường), công suất điện cần thiết để đạt nhiệt độ đầu ra mong muốn giảm đi rất nhiều — đây chính là nguồn gốc của khoản tiết kiệm năng lượng.
3. Bộ đôi sản phẩm Leister cho hệ thống tuần hoàn khí nóng
3.1. Nhóm máy gia nhiệt tuần hoàn (ký hiệu "-R")
| Model | Đặc điểm | Link sản phẩm |
|---|---|---|
| LHS 210 SF-R | Một mặt bích, nhỏ gọn, tương thích nhiều vòi phun Leister | Xem sản phẩm |
| LHS 210 DF-R | Hai mặt bích, phù hợp lắp trong hệ thống đường ống | Xem sản phẩm |
| LHS 410 SF-R | Lưu lượng khí lớn hơn LHS 210 SF-R nhờ đường kính ống lớn hơn | Xem sản phẩm |
| LHS 410 DF-R | Hai mặt bích, lưu lượng lớn, tích hợp dây chuyền ống dẫn | Xem sản phẩm |
| LHS 210 SF-R HT / DF-R HT | Phiên bản nhiệt độ cao (HT) của dòng SF-R/DF-R | Xem sản phẩm |
| LHS 410 SF-R HT / DF-R HT | Phiên bản nhiệt độ cao (HT), lưu lượng lớn | Xem sản phẩm |
| LE 10000 DF-R HT | Công suất lớn, mặt bích đôi, chuyên cho dây chuyền công nghiệp quy mô lớn | Xem sản phẩm |
| LE 10000 DF HT / DF-C | Các phiên bản liên quan cùng nền tảng LE 10000 | DF HT / DF-C |
| LE 5000 / LE 5000 HT-U, HT-S | Dòng công suất trung bình, dùng phổ biến trong sấy linh kiện, co màng | LE 5000 / HT-U/HT-S |
Chữ "R" trong ký hiệu là viết tắt của Recirculation (Tuần hoàn). Các máy gia nhiệt dòng "-R" được trang bị thêm phần mở rộng có lớp gốm cách nhiệt tại kết nối vỏ, giúp bảo vệ đầu nối điện khỏi nhiệt độ cao và dòng khí nóng chảy ngược — cho phép khí đầu vào lên tới 350°C mà vẫn vận hành an toàn, ổn định.
3.2. Quạt thổi tuần hoàn Chinook & RBR
Quạt Chinook là quạt thổi kênh bên áp suất cao, được Leister thiết kế chuyên biệt để phối hợp với các máy gia nhiệt dòng LHS 210/410 SF-R và DF-R, chịu được nhiệt độ khí đầu vào tới 350°C — đúng bằng ngưỡng nhiệt độ hồi lưu tối đa của hệ thống. Với các hệ thống công suất lớn hơn dùng LE 5000/10000 DF-R, Leister khuyến nghị kết hợp với quạt RBR hoặc chính Chinook tùy lưu lượng khí yêu cầu.
So sánh gia nhiệt một chiều và LHS/LE "-R" + Chinook/RBR, cùng T2 = 450°C, vận hành 8h/ngày × 300 ngày/năm:
| Thông số | Không tuần hoàn | Có tuần hoàn (LHS/LE "-R" + Chinook/RBR) |
|---|---|---|
| Nhiệt độ khí đầu vào (T1) | ~20°C (khí môi trường) | ~325°C (khí hồi lưu, sau tổn thất nhiệt trên đường ống) |
| Nhiệt độ làm việc (T2) | 450°C | 450°C |
| Công suất điện cần thiết | 11 kW | 3,2 kW |
| Điện năng tiêu thụ (300 ngày × 8h/ngày) | 26.400 kWh/năm | 7.680 kWh/năm |
Tiết kiệm điện năng: 26.400 − 7.680 = 18.720 kWh/năm (≈71%)
Quy đổi chi phí tại Việt Nam (tạm tính 2026): Theo Quyết định 1279/QĐ-BCT (2025), giá điện sản xuất dưới 6kV, giờ bình thường = 1.987 đ/kWh (chưa VAT).
18.720 kWh × 1.987 đ ≈ 37.196.640 đ/năm (chưa VAT) ≈ 40.200.000 đ/năm (đã gồm VAT 8%)
Góc nhìn Net Zero: Theo hệ số phát thải lưới điện Việt Nam 0,6766 tấn CO2/MWh (Cục Biến đổi khí hậu, Bộ TN&MT):
18.720 kWh × 0,6766 kg/kWh ≈ 12.667 kg ≈ 12,7 tấn CO2/năm giảm phát thải — cho một thiết bị.
Đây là ví dụ minh họa theo tỉ lệ công suất thực tế của hệ thống Leister (11kW → 3,2kW khi có tuần hoàn). Mức tiết kiệm thực tế phụ thuộc nhiệt độ vận hành, thời gian sử dụng, khung giờ điện và quy mô từng nhà máy. Đồng Lợi có thể khảo sát và tính ROI cụ thể theo từng dây chuyền.
4. So sánh nhanh: Leister có tuần hoàn vs. không tuần hoàn
| Tiêu chí | Leister — Không tuần hoàn (gia nhiệt một chiều) | Leister — Có tuần hoàn (LHS/LE "-R" + Chinook/RBR) |
|---|---|---|
| Nhiệt độ khí đầu vào | ~20°C (khí môi trường, không tái sử dụng) | ~325°C (khí hồi lưu, sau tổn thất nhiệt trên đường ống) |
| Công suất điện cần thiết (ví dụ T2=450°C) | 11 kW | 3,2 kW |
| Điện năng tiêu thụ (300 ngày × 8h/ngày) | 26.400 kWh/năm | 7.680 kWh/năm |
| Chi phí điện ước tính/năm* | ~52,5 triệu đ (chưa VAT) | ~15,3 triệu đ (chưa VAT) — tiết kiệm ~37,2 triệu đ/năm |
| Phát thải CO2 gián tiếp/năm** | ~17,9 tấn CO2 | ~5,2 tấn CO2 — giảm ~12,7 tấn CO2/năm |
| Tích hợp dây chuyền hiện có | Đơn giản, không cần thêm quạt hồi lưu | Cần thêm quạt hồi lưu Chinook/RBR và đường ống khép kín |
| Phù hợp mục tiêu tiết kiệm năng lượng / Net Zero | Hạn chế | Phù hợp — giảm cả điện năng lẫn phát thải CO2 |
*Tính theo giá điện sản xuất dưới 6kV, giờ bình thường 1.987 đ/kWh (QĐ 1279/QĐ-BCT, 2025). **Tính theo hệ số phát thải lưới điện Việt Nam 0,6766 tấn CO2/MWh (Cục Biến đổi khí hậu, Bộ TN&MT).
Đây là ví dụ minh họa theo tỉ lệ công suất thực tế của hệ thống Leister (11kW → 3,2kW khi có tuần hoàn). Mức tiết kiệm thực tế phụ thuộc nhiệt độ vận hành, thời gian sử dụng, khung giờ điện và quy mô từng nhà máy. Đồng Lợi có thể khảo sát và tính ROI cụ thể theo từng dây chuyền.
5. Ứng dụng thực tế trong các ngành sản xuất cao cấp tại Việt Nam
- Ô tô & linh kiện nhựa kỹ thuật: gia nhiệt chi tiết nhựa trước khi tạo hình, sấy keo, sấy lớp phủ bề mặt, gia nhiệt trong dây chuyền lắp ráp tự động.
- Điện tử / bán dẫn: sấy khô linh kiện điện tử, linh kiện nhựa sau các công đoạn xử lý bề mặt hoặc phủ lớp bảo vệ — nơi yêu cầu kiểm soát nhiệt độ chính xác và ổn định là bắt buộc.
- Thực phẩm & đồ uống: khử trùng bao bì nhựa trước khi chiết rót (cốc sữa chua, hộp phô mai, chai nước sốt...), làm khô chai thủy tinh sau khi rửa hoặc sau khi chiết rót, hàn niêm phong hộp sữa, đồ hộp.
- Mỹ phẩm: hàn đuôi tuýp kem đánh răng, kem mỹ phẩm, làm bóng bề mặt son môi.
- Bao bì & sản xuất lớn nói chung: co màng nhãn chai, sấy đệm mút, bao bì carton, kích hoạt hệ thống đốt viên nén sinh khối.
Đây đều là các quy trình có đặc điểm chung: khí nóng sau xử lý vẫn sạch và còn nhiệt độ cao — điều kiện lý tưởng để áp dụng tuần hoàn khí nóng thay vì xả bỏ.
6. Gợi ý cấu hình hệ thống
- Dây chuyền công suất nhỏ – vừa, không gian lắp đặt hạn chế: LHS 210 SF-R hoặc LHS 210 DF-R kết hợp Chinook.
- Dây chuyền lưu lượng khí lớn hơn: LHS 410 SF-R / LHS 410 DF-R, cùng Chinook hoặc RBR tùy áp lực khí yêu cầu.
- Quy trình nhiệt độ rất cao, cần độ ổn định tối đa (HT): các phiên bản LHS 410 DF-R HT.
- Dây chuyền công nghiệp quy mô lớn (nhà máy ô tô, KCN sản xuất tập trung): LE 10000 DF-R HT kết hợp quạt RBR / Chinook. công suất tương ứng.
Toàn bộ danh mục thiết bị gia nhiệt Leister có thể xem tại Thiết Bị Gia Nhiệt Leister.
7. Câu hỏi thường gặp (FAQ)
1. Chữ "-R" và "HT" trong tên sản phẩm có ý nghĩa gì?
"R" là viết tắt của Recirculation (tuần hoàn khí nóng), cho phép khí đầu vào lên tới 350°C. "HT" (High Temperature) là phiên bản chịu nhiệt độ vận hành cao hơn, phù hợp các quy trình yêu cầu nhiệt độ đầu ra lớn.
2. Không phải quy trình nào cũng có thể áp dụng tuần hoàn khí nóng?
Đúng vậy. Tuần hoàn chỉ phù hợp khi khí thải sau quy trình còn sạch (không lẫn bụi, hơi hóa chất, tạp chất từ sản phẩm). Với các quy trình khí thải bị ô nhiễm, nên dùng cấu hình gia nhiệt một chiều thông thường.
3. Chinook và RBR khác nhau như thế nào?
Cả hai đều là quạt thổi áp suất cao chịu nhiệt cho hệ thống tuần hoàn. Việc chọn loại nào phụ thuộc vào lưu lượng khí, áp suất yêu cầu và cấu hình cụ thể của dây chuyền — cần được tư vấn kỹ thuật dựa trên bản vẽ hệ thống thực tế.
4. Mức tiết kiệm 70% năng lượng có áp dụng cho mọi trường hợp không?
Đây là mức tiết kiệm tối đa theo ví dụ kỹ thuật gốc của Leister ở điều kiện tuần hoàn tối ưu (khí đầu vào 350°C). Mức tiết kiệm thực tế phụ thuộc vào nhiệt độ khí hồi lưu đạt được, tổn thất nhiệt trên đường ống và mức độ cách nhiệt của hệ thống.
5. Đầu tư hệ thống tuần hoàn có phức tạp hơn hệ thống thông thường không?
Có phần phức tạp hơn về thiết kế (cần đường ống hồi lưu, cách nhiệt, quạt chịu nhiệt), nhưng chi phí đầu tư thêm thường được hoàn vốn nhanh nhờ khoản tiết kiệm điện năng hàng năm, đặc biệt với các dây chuyền vận hành liên tục nhiều ca.
6. Đồng Lợi có hỗ trợ tính toán ROI theo thông số nhà máy cụ thể không?
Có. Đội ngũ kỹ thuật Đồng Lợi – Gold Partner chính hãng Leister tại Việt Nam – hỗ trợ khảo sát lưu lượng khí, nhiệt độ quy trình, số giờ vận hành thực tế để tính toán mức tiết kiệm năng lượng và thời gian hoàn vốn cụ thể.
7. Thiết bị có được bảo hành chính hãng tại Việt Nam không?
Có, toàn bộ dòng thiết bị gia nhiệt Leister phân phối qua Đồng Lợi được bảo hành theo tiêu chuẩn chính hãng, kèm phụ tùng thay thế đầy đủ.
8. Liên hệ tư vấn kỹ thuật & báo giá
Nếu nhà máy của bạn đang tìm giải pháp giảm chi phí năng lượng cho hệ thống gia nhiệt khí nóng — đặc biệt trong lộ trình NetZero — đội ngũ kỹ thuật Đồng Lợi – Đại lý Gold Partner chính hãng Leister tại Việt Nam sẵn sàng khảo sát dây chuyền thực tế và đề xuất cấu hình LHS 210/410 -R, LE 5000/10000 -R cùng quạt Chinook phù hợp, kèm bảng tính tiết kiệm chi phí điện năng theo đúng thông số vận hành của bạn.
