Máy Gia Nhiệt Áp Suất LHS 210 P/410 P: Giải Pháp Sấy Khô Heat Exchanger Sau CIP, Giảm Thời Gian Dừng Máy
Trong các nhà máy thực phẩm, dược phẩm và hóa chất, quy trình vệ sinh CIP (Clean-in-Place) cho Heat Exchanger, Boiler và hệ thống đường ống là bắt buộc để đảm bảo an toàn vệ sinh trước mỗi mẻ sản xuất mới. Nhưng ít ai để ý rằng bước sấy khô sau vệ sinh mới thực sự là nút thắt cổ chai làm kéo dài thời gian dừng máy. Với các bộ trao đổi nhiệt có đường ống dài, nhiều khúc cua và đường kính nhỏ, tổn thất áp suất ngược (back pressure) khiến máy sấy thông thường gần như bất lực. Đây chính là bài toán mà dòng máy gia nhiệt áp suất LHS 210 P và LHS 410 P của Leister (Thụy Sĩ) được thiết kế để giải quyết – hoạt động ổn định tới 6 bar, không cần blower rời, giúp rút ngắn thời gian sấy và đưa thiết bị trở lại vận hành nhanh hơn.
1. Vì sao sấy khô Heat Exchanger sau CIP lại khó đến vậy?
Quy trình vệ sinh công nghiệp (Industrial Cleaning) trong nhà máy thực phẩm – đồ uống – dược phẩm thường trải qua các bước: rửa sơ bộ, tẩy rửa hóa chất (Chemical Cleaning), tráng lại bằng nước sạch, và cuối cùng là sấy khô trước khi đưa thiết bị vào vận hành trở lại. Các đối tượng cần làm khô phổ biến nhất gồm:
- Vệ sinh Heat Exchanger dạng chùm ống (shell & tube) hoặc bản mỏng (plate).
- Vệ sinh Boiler và các bình áp lực.
- Hệ thống tẩy rửa đường ống công nghiệp (pipe cleaning system).
Vấn đề nằm ở cấu trúc vật lý của các bộ trao đổi nhiệt: đường ống dài, nhiều đoạn cong gấp khúc, đường kính nhỏ. Cấu trúc này tạo ra tổn thất áp suất (pressure drop) rất lớn khi dòng khí phải đi qua. Máy gia nhiệt khí nóng dùng blower tiêu chuẩn – vốn được thiết kế cho lưu lượng lớn, áp suất thấp – sẽ nhanh chóng mất lực đẩy khi gặp back pressure cao, khiến khí nóng không thể đi hết chiều dài ống, để lại các điểm ẩm cục bộ. Hậu quả là:
- Thời gian sấy kéo dài, thiết bị bị "giữ" ngoài dây chuyền lâu hơn cần thiết.
- Nguy cơ ẩm còn sót lại tạo điều kiện cho vi sinh vật phát triển, ảnh hưởng chất lượng mẻ sản xuất tiếp theo.
- Chi phí bảo trì và nhân công giám sát tăng do phải sấy lại nhiều lần.

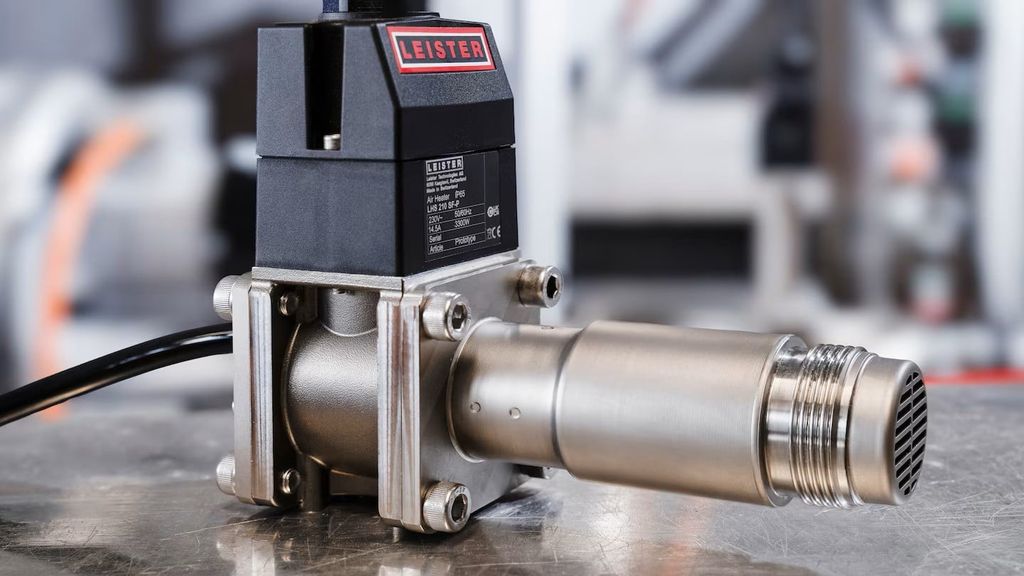

2. Giải pháp: Máy gia nhiệt áp suất LHS 210 P & LHS 410 P
Khác với các dòng gia nhiệt dùng blower thổi khí ở áp suất thấp, LHS 210 P và LHS 410 P được cấp khí nén từ nguồn ngoài (external compressed air) và gia nhiệt trực tiếp dòng khí nén đó, cho phép làm việc ở áp suất vận hành lên tới 6 bar – đây là hai model gia nhiệt áp suất cao đầu tiên trong danh mục Industrial Hot Air Devices của Leister. Nhờ vậy, hệ thống hoàn toàn phù hợp với các đường ống hẹp, nhiều khúc cua, back pressure lớn – đúng đặc thù của Heat Exchanger sau CIP.
Ưu điểm kỹ thuật nổi bật:
- Chịu áp tới 6 bar, vỏ máy gia cố (reinforced housing) chịu được điều kiện áp suất cao mà vẫn đảm bảo an toàn.
- Không cần blower rời: vận hành bằng khí nén sẵn có của nhà máy, giúp hệ thống gọn nhẹ, tiết kiệm diện tích lắp đặt – lý tưởng cho các dây chuyền đã chật chỗ.
- Van an toàn xả áp tự động tại mặt bích đầu vào, tự động xả áp dư thừa, tăng độ an toàn vận hành.
- Thiết kế module dạng ren và mặt bích, tương thích nhiều loại adapter, dễ dàng tùy biến theo cấu hình đường ống thực tế.
- Buồng đấu nối điện đặt ngoài luồng khí, giúp lắp đặt nhanh, an toàn và hạn chế hư hỏng do nhiệt.
- Có thể cấu hình dạng đơn mặt bích (Single Flange) hoặc kép mặt bích (Double Flange) tùy điểm lắp trên hệ thống.
Khi kết hợp thêm đầu thổi Air Knife (dao gió) ở đầu ra, luồng khí nóng áp suất cao được tập trung thành lớp mỏng, tốc độ lớn, quét dọc bề mặt trong ống hoặc khoang trao đổi nhiệt, đẩy nhanh quá trình bay hơi ẩm còn sót – đây chính là cấu hình Pressure Heater + Air Knife được khuyến nghị cho bài toán sấy Heat Exchanger sau vệ sinh CIP.
3. Mục tiêu thực tế khi triển khai giải pháp
Với cấu hình LHS 210 P/410 P + Air Knife, ba mục tiêu vận hành mà nhà máy thường hướng tới là:
- Giảm thời gian sấy – nhờ khí nóng áp suất cao vượt qua được tổn thất áp suất trong đường ống hẹp, nhiều khúc cua, thay vì "tắc nghẽn" như blower thường.
- Giảm thời gian dừng máy (downtime) – thiết bị được đưa trở lại vận hành nhanh hơn giữa hai mẻ sản xuất, tăng số chu kỳ CIP có thể thực hiện trong ca làm việc.
- Nâng cao hiệu quả bảo trì – giảm số lần phải sấy lại do ẩm sót, giảm rủi ro ăn mòn và vi sinh vật tồn lưu trong thiết bị trao đổi nhiệt.
4. Bài toán chi phí: Downtime là chi phí ẩn lớn nhất
Trong ngành thực phẩm và dược phẩm, chi phí thực sự của một chu kỳ CIP không chỉ nằm ở hóa chất và nước, mà chủ yếu nằm ở thời gian dây chuyền ngừng sản xuất. Một dây chuyền phải dừng thêm 30–45 phút mỗi lần CIP chỉ để chờ Heat Exchanger khô hoàn toàn có thể gây thiệt hại sản lượng đáng kể nếu tính trên hàng trăm chu kỳ vệ sinh mỗi năm.
Lưu ý: Bảng dưới đây là khung tính minh họa để nhà máy tự nhập số liệu thực tế của mình (thời gian sấy, đơn giá điện, chi phí downtime mỗi phút). Leister không công bố số liệu tiết kiệm phần trăm cụ thể cho riêng ứng dụng CIP này.
| Hạng mục | Sấy truyền thống (khí nén không gia nhiệt / blower áp thấp) | Pressure Heater LHS 210 P/410 P + Air Knife |
|---|---|---|
| Khả năng vượt back pressure trong ống hẹp, nhiều khúc cua | Hạn chế, dễ mất lực đẩy | Thiết kế cho vận hành tới 6 bar |
| Nhu cầu blower rời | Thường cần blower công suất lớn | Không cần blower rời (dùng khí nén sẵn có) |
| Diện tích lắp đặt | Cồng kềnh hơn do có blower | Gọn, tích hợp trực tiếp vào đường ống nhờ mặt bích |
| Số chu kỳ sấy lại do ẩm sót | Cao hơn nếu không đủ lực khí xuyên ống | Giảm nhờ khí nóng áp suất ổn định xuyên suốt ống |
| Chi phí downtime mỗi chu kỳ CIP | (Nhà máy tự nhập theo dữ liệu thực tế) | (Nhà máy tự nhập theo dữ liệu thực tế) |
| Chi phí điện năng vận hành | Theo công suất blower + thời gian sấy kéo dài | Theo công suất gia nhiệt + thời gian sấy rút ngắn |
Công thức tham khảo để nhà máy tự tính ROI:
Chi phí downtime tiết kiệm mỗi năm = Số phút sấy rút ngắn mỗi chu kỳ × Số chu kỳ CIP/năm × Chi phí downtime mỗi phút (VNĐ)
Với các dây chuyền thực hiện CIP nhiều lần trong ngày (nhà máy sữa, bia, nước giải khát, dược phẩm), chỉ cần rút ngắn vài phút sấy mỗi chu kỳ đã có thể tạo ra chênh lệch chi phí đáng kể trong một năm vận hành. Đội ngũ kỹ thuật của Đồng Lợi có thể hỗ trợ tính toán ROI cụ thể dựa trên thông số đường ống, lưu lượng khí nén sẵn có và tần suất CIP thực tế tại nhà máy.
5. So sánh nhanh: Pressure Heater vs. các phương pháp sấy khác
| Tiêu chí | Sấy bằng gia nhiệt gián tiếp (hơi nước/steam) | Blower + heater áp suất thấp thông thường | LHS 210 P/410 P (Pressure Heater) |
|---|---|---|---|
| Chịu back pressure trong ống hẹp, nhiều khúc cua | Trung bình, phụ thuộc thiết kế hệ hơi | Yếu | Tốt, thiết kế chuyên cho áp suất tới 6 bar |
| Tốc độ triển khai / tích hợp vào dây chuyền có sẵn | Cần hệ thống hơi riêng, đầu tư lớn | Dễ nhưng cồng kềnh | Gọn, dùng khí nén nhà máy sẵn có, mặt bích tiêu chuẩn |
| Kiểm soát nhiệt độ chính xác theo từng điểm sấy | Khó điều chỉnh nhanh | Trung bình | Cao, kết hợp bộ điều khiển nhiệt độ theo yêu cầu ứng dụng |
| An toàn vận hành ở áp suất cao | Cần thiết kế an toàn riêng cho hệ hơi | Không tối ưu cho áp suất cao | Có van an toàn xả áp tích hợp tại mặt bích đầu vào |
| Diện tích lắp đặt | Lớn (đường ống hơi, bẫy hơi…) | Trung bình – lớn (cần blower) | Nhỏ gọn, không cần blower rời |
6. Gợi ý cấu hình hệ thống
Tùy quy mô Heat Exchanger/Boiler và lưu lượng khí nén sẵn có tại nhà máy, Đồng Lợi thường tư vấn hai hướng cấu hình:
- Hệ thống nhỏ – gọn, đường kính ống nhỏ, back pressure vừa phải: sử dụng LHS 210 P (đường kính ống nhỏ hơn), lắp dạng Single Flange hoặc Double Flange tùy điểm đấu nối, kết hợp đầu Air Knife ở cửa ra để tập trung luồng khí quét bề mặt trong ống.
- Hệ thống lưu lượng lớn hơn, ống đường kính lớn hơn: sử dụng LHS 410 P – cùng nền tảng áp suất 6 bar nhưng cho lưu lượng khí lớn hơn, phù hợp Heat Exchanger dạng chùm ống công suất trung bình đến lớn.
Đối với các quy trình cần nhiệt độ gia nhiệt rất cao (ví dụ hỗ trợ sấy kết hợp xử lý bề mặt hoặc tiệt trùng nhiệt), nhà máy có thể tham khảo thêm dòng LE Heaters (LE 5000/10000 series) – các model DF-R có khả năng tuần hoàn khí nóng (recirculation), cho phép tái sử dụng nhiệt thải và tiết kiệm tới 70% năng lượng trong các quy trình gia nhiệt khí nóng công nghiệp có nhiệt độ đầu vào gần với nhiệt độ quy trình. Đây là lựa chọn phù hợp khi bài toán trọng tâm là tiết kiệm điện năng dài hạn cho quy trình gia nhiệt liên tục, thay vì riêng công đoạn sấy sau CIP.
Ngoài dòng LHS 210/410 P, hệ sinh thái gia nhiệt công nghiệp của Leister còn có các dòng blower chuyên dụng như Hotwind System, Hotwind Premium và Mistral System – phù hợp cho các ứng dụng gia nhiệt lưu lượng lớn, áp suất thường; trong khi LHS 210 P/LHS 410 P là lựa chọn chuyên biệt cho bài toán back pressure cao như sấy Heat Exchanger sau CIP.
7. Ứng dụng liên quan trong hệ sinh thái Leister
Ngoài vệ sinh công nghiệp và sấy khô thiết bị trao đổi nhiệt, công nghệ khí nóng Leister còn được ứng dụng rộng trong nhiều ngành khác mà Đồng Lợi đang phân phối tại Việt Nam:
- Hàn nhựa công nghiệp: các dòng súng hàn khí nóng cầm tay như Triac AT, Triac ST, hoặc máy hàn tự động Hot Jet 500 A dùng cho hàn màng HDPE, bể chứa, đường ống nhựa.
- Màng chống thấm Geo/Civil Engineering và màng mái Roofing: cùng nền tảng công nghệ khí nóng chính xác, sử dụng máy hàn tự động chuyên dụng cho thi công màng khổ lớn.
- Vải kỹ thuật/Bạt (Technical Textiles): máy hàn Seamtek cho ứng dụng may hàn vải bạt kỹ thuật.
- Đùn ép nhựa (Plastic Extrusion Welding): thiết bị Unidrive 500 cho các mối hàn cần độ bền cơ học cao.
Việc lựa chọn đúng dòng thiết bị – gia nhiệt khí nóng cho quy trình xử lý nhiệt/sấy, hay súng hàn/máy hàn tự động cho ghép nối vật liệu nhựa – phụ thuộc vào bản chất quy trình sản xuất cụ thể của từng nhà máy.
8. Câu hỏi thường gặp (FAQ)
1. LHS 210 P và LHS 410 P khác nhau ở điểm nào?
Cả hai đều là máy gia nhiệt áp suất chịu tới 6 bar, không cần blower rời. Điểm khác biệt chính nằm ở đường kính ống và lưu lượng khí: LHS 410 P có đường kính lớn hơn, phù hợp lưu lượng khí lớn hơn so với LHS 210 P.
2. Máy có cần nguồn khí nén riêng không?
Có. LHS 210 P/410 P vận hành bằng khí nén cấp từ ngoài (hệ khí nén sẵn có của nhà máy), máy chỉ đảm nhiệm việc gia nhiệt dòng khí đó lên nhiệt độ mong muốn, nên không cần lắp thêm blower.
3. Có thể dùng LHS 210 P/410 P cho vệ sinh Boiler không, hay chỉ dùng cho Heat Exchanger?
Nguyên lý khí nóng áp suất cao vượt back pressure phù hợp với nhiều dạng đường ống hẹp, nhiều khúc cua – bao gồm cả hệ thống ống dẫn của Boiler sau Chemical Cleaning. Cấu hình cụ thể (mặt bích, đầu thổi) cần được tư vấn theo bản vẽ đường ống thực tế.
4. Nhiệt độ khí nóng đầu ra có thể điều chỉnh chính xác không?
Có. Hệ thống có thể kết hợp bộ điều khiển nhiệt độ để duy trì nhiệt độ ổn định theo yêu cầu của từng vật liệu và quy trình sấy, tránh sốc nhiệt lên bề mặt kim loại của Heat Exchanger.
5. Nếu muốn tiết kiệm điện năng tối đa cho toàn bộ dây chuyền gia nhiệt (không riêng công đoạn sấy CIP) thì nên chọn dòng nào?
Nên xem xét các phiên bản tuần hoàn (recirculation, ký hiệu "-R") của dòng LHS 210/410 hoặc LE Heaters, cho phép tái sử dụng nhiệt khí thải và tiết kiệm tới 70% năng lượng trong các quy trình gia nhiệt khí nóng liên tục có chênh lệch nhiệt độ đầu vào/đầu ra nhỏ.
6. Đồng Lợi có hỗ trợ khảo sát và tính toán cấu hình phù hợp không?
Có. Đội ngũ kỹ thuật Đồng Lợi – Gold Partner chính hãng của Leister tại Việt Nam – hỗ trợ khảo sát thông số đường ống, áp suất khí nén sẵn có, tần suất CIP thực tế để đề xuất cấu hình Pressure Heater + Air Knife phù hợp và tính toán hiệu quả đầu tư.
7. Thời gian bảo hành và cung cấp phụ tùng thay thế như thế nào?
Là đại lý phân phối chính hãng, Đồng Lợi cung cấp đầy đủ chế độ bảo hành theo tiêu chuẩn Leister cùng phụ tùng, linh kiện thay thế chính hãng cho toàn bộ dòng sản phẩm Industrial Hot Air Devices.
9. Liên hệ tư vấn kỹ thuật & báo giá
Nếu nhà máy của bạn đang gặp bài toán thời gian sấy kéo dài, downtime cao sau mỗi chu kỳ CIP, đội ngũ kỹ thuật của Đồng Lợi – Đại lý Gold Partner chính hãng Leister tại Việt Nam sẵn sàng khảo sát thực tế đường ống, tư vấn cấu hình LHS 210 P/LHS 410 P phù hợp và lập bảng tính TCO chi tiết theo dữ liệu vận hành thực tế của nhà máy.
